Peerless Hochtöner
Die Peerless Hochtöner zeichnen sich durch einen weichen, weitreichenden und sehr klaren Klang mit hohem Wirkungsgrad aus.
* Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.
Weitere Daten finden Sie auf der Homepage von Tymphany.

Peerless (Vifa) DX20BF00-08

Stück
DX20BF00-08
:   kg
!
Peerless/Vifa DX20BF00-08
19mm Hochtonkalotte
Beschichtete Seidenmembran mit breiter Sicke, sehr resonanzarm, doppelter Magnetring und Zusatzmagnet, dünnflüssiges Ferrofluid, Frontplatte mit Kurzhorn und versenkte Schraubenlöchern.
 Datenblatt
Technische Daten:
Belastbarkeit: 60 W-RMS / 100 W-RMS* (*Filter 2.5 kHz/12dB)
Impedanz: 8 Ohm
Schalldruck 1W/1m: 85.8 dB
Frequenzbereich: 2-30 kHz
Resonanzfrequenz fs: 810 Hz
Gleichstromwiderstand Re: 7.5 Ohm
Spulendurchmesser: 19.3 mm
Einbaumaße:
Außendurchmesser: 66,3 mm
Einbaudurchmesser: 42 mm
Magnetdurchmesser: 40 mm
Einbautiefe (incl. Frontplatte): 37,6 mm
Frontplattenstärke: 2,1 mm
Lochkreisdurchmesser: 55 mm
Befestigungslöcher: 3x 4,2 / 7,5 mm

Peerless (Vifa) DX20BF00-04

Stück
DX20BF00-04
:   kg
!
Peerless/Vifa DX20BF00-04
19mm Hochtonkalotte
Beschichtete Seidenmembran mit breiter Sicke, sehr resonanzarm, doppelter Magnetring und Zusatzmagnet, dünnflüssiges Ferrofluid, Frontplatte mit Kurzhorn und versenkten Schraubenlöchern.
 Datenblatt
Technische Daten:
Belastbarkeit: 60 W-RMS / 100 W-RMS* (*Filter 2.5 kHz/12dB)
Impedanz: 4 Ohm
Schalldruck 1W/1m: 85.6 dB
Frequenzbereich: 2-30 kHz
Resonanzfrequenz fs: 809 Hz
Gleichstromwiderstand Re: 2.9 Ohm
Spulendurchmesser: 19.3 mm
Einbaumaße:
Außendurchmesser: 66,3 mm
Einbaudurchmesser: 42 mm
Magnetdurchmesser: 40 mm
Einbautiefe (incl. Frontplatte): 37,6 mm
Frontplattenstärke: 2,1 mm
Lochkreisdurchmesser: 55 mm
Befestigungslöcher: 3x 4,2 / 7,5 mm

Peerless BC25TG-15-04 (Vifa HT 250 F/4)

Stück
BC25TG15-04
:   kg
!
Peerless BC25TG-15-04 / Vifa HT 250 F/4
25mm Hochtonkalotte
Beschichtete Gewebemembran, sehr resonanzarm, dünnflüssiges Ferrofluid, niedrige Resonanzfrequenz.
 Datenblatt: BC25TG-15-04
Passender Bausatz: StartAirKit 1R, StartAirKit 2S, StartAirKit 3R und StartAirKit 4C
Technische Daten:
Belastbarkeit: 80 W-RMS / 200 W-RMS*
Impedanz: 4 Ohm
Schalldruck: 92 dB
Frequenzbereich: *2.5-30 kHz
Resonanzfrequenz fs: 1100 Hz
Gleichstromwiderstand Re: 3.0 Ohm
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 74 mm
Magnetdurchmesser: 70 mm
Einbautiefe (incl. Frontplatte): 31 mm
Frontplattenstärke: 4,2 mm

Peerless BC25SC-06-04 / Vifa HT250HNF/4

Stück
BC25SC-06-04
:   kg
!
Peerless BC25SC-06-04
25mm Hochtonkalotte
Beschichtete Gewebemembran, NEODYM-Magnetsystem mit Kühlkörper, sehr resonanzarm, dünnflüssiges Ferrofluid, Frontplatte mit Kurzhorn, hoher Wirkungsgrad.
 Datenblatt: BC25SC-06-04
Technische Daten:
Belastbarkeit: 25 W-RMS / 75 W-RMS*
Impedanz: 4 Ohm
Schalldruck 1W/1m: 93 dB
Frequenzbereich: *2-20 kHz
Resonanzfrequenz fs: 1390 Hz
Gleichstromwiderstand Re: 2.8 Ohm
Einbaumaße:
Außendurchmesser: 70 mm
Einbaudurchmesser: 45 mm
Magnetdurchmesser: - mm
Einbautiefe (incl. Frontplatte): 35 mm
Frontplattenstärke: 2,6 mm
Lochkreisdurchmesser: 60 mm
Befestigungslöcher: 4x 4,2/7,5 mm

Peerless DX25TG-59-04 (Vifa XD 270F/4)

Stück
DX25TG-59-04
:   kg
!
Peerless DX25TG-59-04 (Vifa XD 270 F/4 )
25mm Hochton-Gewebekalotte

25 mm Gewebe-Hochtonkalotte mit breiter, linearer Aufhängung, sehr niedrige Resonanzfrequenz, hohe Belastbarkeit, niedrigviskoses Fluid im Magnetsystem, Kupferring im Polkern, glasfaserverstärkte Kunststoff-Frontplatte.
Einsatz schon ab ca. 2,0 kHz in sehr hochwertigen Lautsprecherkombinationen.
Nachfolgemodell des Peerless DX25TG-09-04.
Baugleich mit VIFA XD 270F/4
 Datenblatt
Technische Daten:
Belastbarkeit: 140 W-RMS / 400 W-Max* (*ab 3 kHz/12 dB/Okt.)
Impedanz: 4 Ohm
Schalldruck (1W/1m): 90.5 dB
Frequenzbereich: 1.5-40 kHz
Resonanzfrequenz: 700 Hz
Gleichstromwiderstand Re: 3,0 Ohm
Abmessungen:
Außendurchmesser: 104 mm
Einbaudurchmesser: 75 mm
Einbautiefe (incl. Frontplatte): 32 mm
Frontplattenstärke: 5 mm
Magnetdurchmesser: 73,5 mm
Lochkreisdurchmesser: 93 mm
Befestigungslöcher: 5x 4,5 mm

Vifa/Peerless D27TG-35-06

Stück
25102663
:   kg
!
Vifa/Peerless D27TG-35-06
25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, einsetzbar ab 2 kHz durch angekoppeltes Zusatzvolumen. Passend als Ersatz für fast alle runden Vifa D25TG-xx, D26TG-xx und D27TG-xx Modelle. Bei nicht passender Frontplatte, kann diese eventuell umgeschraubt werden.
Als Ersatzhochtöner für folgende Lautsprecher verwendbar:
- Vifa D25TG-05-06 aus I.Q. TED 4, T+A TMR 100, Arcus TS500, Heybrook HB.8
- Vifa D25TG-55-06 aus Avance Concrete 170
- Vifa D25TG-85-06 aus BNS Sound Column III
- Vifa D26TG-38-06 aus Phonar A506 und weiteren Phonar Modellen
- Vifa D26TG-20-06 aus I.Q. 3140 AT
- Vifa D26TG-05-06 aus I.Q. 4180 AT und Heybrook HB1
- Vifa D26TG-05(35)-06 aus T+A TMR 70, T+A TMR 100, Magnat Viva 7
- Vifa D26TG-07-06 aus T+A TMR 60 und TMR 220
- Vifa D27TG-07-06 aus T+A TB 100*, TB 120*, TB 140*, TB 160*, T 110 E***, T 130 E***, T 160 E***
* Kunststoffring um Kalotte lösen und Frontplatte umschrauben.
*** wie * jedoch bei früher Version mit Hochtöner mit 4 Schrauben passt der Vifa D27 nicht als Ersatz!
- Vifa D27TG-19-06 aus T+A TAL 130**
(**Frontplatte hat nur einen Durchmesser von 100mm)
- Vifa D27TG-10-06 und D27TG-19-06 aus T+A Criterion TAL 160.
- Vifa TC25TG-05-06 und TC26TG05-06 aus IQ TED3 Lautsprecherbox
*Bei nicht passender Frontplatte kann diese umgeschraubt werden, sofern die 3 Befestigungsschrauben in der Frontplatte vorhanden sind.
Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!
Ein guter Reparaturbericht für die TMR 70 befindet Sie im HiFi-Forum unter: http://www.hifi-forum.de/viewthread-84-20569.html

Vifa D27TG-35-06Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
*mit Weiche ab 2,3 kHz/12dB Okt.
Impedanz: 6 Ohm
Schalldruck: 91 dB
Frequenzbereich: 1.5-30 kHz
Resonanzfrequenz fs: 650 Hz
Gleichstromwiderstand Re: 4,6 Ohm

Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser (incl. Anschl.Fahne): 75 (81) mm
Einbautiefe (incl.Frontplatte): 38,8 (44) mm
Frontplattenstärke: 4,2 mm
Magnetdurchmesser: 73.5 mm
Lochkreisbefestigung: 94  mm

Vifa D27TG-35-06

Vifa/Peerless D27TG-37-06 (Arcus)

Stück
25102663A
:   kg
!
Vifa D27TG-37-06 (Arcus). Bild zeigt das Modell 07 ohne Volumenkappe.
25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, angekoppeltes Zusatzvolumen. Frontplatte mit "abgeschnittenen" Kanten. Auch Ideal für den Einsatz in D´Appolito-Anwendungen.
Hinweis: Um Verwechslungen zu vermeiden, wurde der D27TG-35-06 Arcus in den D27TG-37-06 umbenannt.

Als Ersatzhochtöner für folgende Lautsprecher verwendbar:
Vifa D25TG-01 aus Arcus TM 66, TM 86, TM 96, Arcus TS 15, TS 45, TS 100, TS 300, TS 400, TS 450 und Arcus TM 69*, TM 89* und TM 99*
*Bei nicht passender Frontplatte, kann diese umgeschraubt werden.

Auch passend als Ersatz für folgende Vifa Hochtöner aus:
Arcus TM 68, TM 88, TM 98 und weitere.
Arcus TS 25, TM 55, TM 65, TM 85 und TM 95 als Ersatz für Seas H 174 einsetzbar.

Bei der Arcus TL-Serie (TL 1000, TL 500, TL 300 und TL 200) muss aufgrund der geringen Einbautiefe die Volumenkappe entfernt und die Bohrung abgedichtet werden! Die Einbautiefe incl. Frontplatte beträgt dann 31,5 mm.
Für diese Variante bitte VIFA D27TG-07-06 (ARCUS TL) verwenden
!

Achtung:
*Einige Lautsprecherbaureihen von T+A und Arcus haben Frontplatten mit anderen Abmessungen verwendet. Bitte vergleichen Sie vorher die Abmessungen mit den Hochtönern in Ihrer Box.
Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
*mit Weiche ab 2,3 kHz/12dB Okt.
Impedanz: 6 Ohm
Schalldruck: 91 dB
Frequenzbereich: 1.5-30 kHz
Resonanzfrequenz: 650 Hz
Gleichstromwiderstand Re: 4,6 Ohm
Einbaumaße:
Außendurchmesser x Höhe: ø104 x 82 mm
Einbaudurchmesser (incl. Anschl.Fahne): 75 / 81 mm
Einbautiefe (incl.Frontplatte): 38,8 (44) mm
Frontplattenstärke: 4,2 mm
Magnetdurchmesser: 73.5 mm
Lochkreisbefestigung: 94 mm
Vifa D27TG-35-06

Vifa/Peerless D27TG-07-06-TL (Nur für Arcus TL-Serie)

Stück
25102663-TL
:   kg
!
Vifa D27TG-07-06 Arcus TL
25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, Frontplatte mit "abgeschnittenen" Kanten. Auch Ideal für den Einsatz in D´Appolito-Anwendungen.
Speziell als Ersatzhochtöner für den VIFA D26TG/D27TG und SEAS H174 aus den ARCUS TL Lautsprecherboxen verwendbar:
Arcus TL 1000 MK II, TL 1000, TL 500, TL 300, TL 220, TL 200, TL 180, TL 160 und TL 155.

Bei der Arcus TL - Serie muss aufgrund der geringen Einbautiefe die Volumenkappe des D27TG-37-06 entfernt und die Bohrung abgedichtet werden! Die Einbautiefe incl. Frontplatte beträgt dann 31,5 mm.

Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
*mit Weiche ab 2,5 kHz/12dB Okt.
Impedanz: 6 Ohm
Schalldruck: 91 dB
Frequenzbereich: 2.5-30 kHz
Resonanzfrequenz: 1000 Hz
Gleichstromwiderstand Re: 4,6 Ohm
Einbaumaße:
Außendurchmesser x Höhe: ø104 x 82 mm
Einbaudurchmesser (incl. Anschl.Fahne): 75 / 81 mm
Einbautiefe (incl.Frontplatte): 31,5 mm
Frontplattenstärke: 4,2 mm
Magnetdurchmesser: 73.5 mm
Lochkreisbefestigung: 94 mm

Peerless H26TG-35-06 (Vifa HT 260H VF/6)

Stück
H26TG-35-06
:   kg
!
Vifa/Peerless H26TG-35-06
25mm Hochtonkalotte mit Hornvorsatz
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, einsetzbar ab 2 kHz durch angekoppeltes Zusatzvolumen.
Auch Ersatz für VIFA H26TG-05-06 und Peerless PHH-25/8.
Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!
 Datenblatt

Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
*mit Weiche ab 2,5 kHz/12dB Okt.
Impedanz: 6 Ohm
Schalldruck 2,83V: 94,9 dB (91,7dB bei 1W/1m)
Frequenzbereich: 1.5-19 kHz (-3dB/Okt.)
Resonanzfrequenz fs: 832 Hz
Gleichstromwiderstand Re: 3,9 Ohm
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser (incl. Anschl.Fahne): 74 (80) mm
Einbautiefe incl.Frontplatte: 56,7 mm
Frontplattenstärke: 4,0 mm
Magnetdurchmesser: 72 mm
Lochkreisbefestigung: 95 mm

Peerless/Vifa D26NC56-06*

Stück
D26NC56-06
:   kg
!
Peerless/Vifa D26NC56-06
25mm Hochtonkalotte mit schmaler Front
Beschichtete Seidenmembran, NEODYM-Magnetsystem mit Kühlkörper, sehr resonanzarm, dünnflüssiges Ferrofluid, Frontplatte mit Kurzhorn, guter Wirkungsgrad, Aufrund der Bauform perfekt für D'Appolito-Anwendungen.
Als Ersatz für viele VIFA D26NCxx-06 verwendbar !
 Datenblatt: D26NC56-06
Technische Daten:
Belastbarkeit: 100 W-RMS*
Impedanz: 6 Ohm
Schalldruck 2,83V: 90,7 dB
Schalldruck 1W/1m: 88,4 dB
Frequenzbereich: *2,5-30 kHz
Resonanzfrequenz fs: 1620 Hz
Gleichstromwiderstand Re: 4.7 Ohm
Einbaumaße:
Außendurchmesser: 70 mm
Frontplattenbreite: 54 mm
Einbaudurchmesser: 44 mm
Magnetdurchmesser: - mm
Einbautiefe (incl. Frontplatte): 32,5 mm
Frontplattenstärke: 4,1 mm
Lochkreisdurchmesser: 66 mm
Befestigungslöcher: 4x 4/7,5 mm

Peerless OC25SC65-04

Stück
OC25SC65-04
:   kg
!
Vifa/Peerless OC25SC65-04
Vifa/Peerless OC25SC65-04
25mm Hochton-Gewebekalotte
Sehr kleine Bauform ohne Frontplatte, hoher Schalldruck, niedrige Resonanzfrequenz, Ferrofluid, Neodym-Antrieb.
Auch Ideal für die Car-HiFi-Anwendung.
Einsatz ab ca. 3 kHz in hochwertigen Lautsprecherkombinationen.
Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!
 Datenblatt: OC25SC65-04
Technische Daten:
Belastbarkeit: 50 W-RMS / 100 W-Max*
Impedanz: 4 Ohm
Schalldruck: 94 dB
Frequenzbereich: 1.3-20 kHz
Resonanzfrequenz: 1380 Hz
* mit Hochpassfilter ab 3 kHz (12dB/Okt.)
Einbaumaße:
Außendurchmesser: 41,3 mm
Einbaudurchmesser: 38,0 mm
Einbautiefe: 10,0 mm
Frontplattenstärke: - mm
Lochkreisdurchmesser: - mm
Befestigungslöcher: - mm

Peerless OX20SC00-04

Stück
OX20SC00-04
:   kg
!
Vifa/Peerless OX20SC00-04
Vifa/Peerless OX20SC00-04
19mm Hochton-Gewebekalotte
Sehr kleine Bauform ohne Frontplatte, hoher Schalldruck, niedrige Resonanzfrequenz, Ferrofluid, Neodym-Antrieb,  Metallhaube für rückwärtiges Volumen für niedrige Resonanzfrequenz und Kühlung.
Auch als Ringstrahler-Version OT19NC00-04 erhältlich.

Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!


Ideal für den Eigenbau und für den Einsatz in Car-HiFi-Anwendungen. Z.B. Spiegeldreieck.

Einsatz ab ca. 2,5 kHz in hochwertigen Lautsprecherkombinationen.

 Datenblatt: OX20SC00-04
Technische Daten:
Belastbarkeit: 80 W-RMS / 160 W-Max*
Impedanz: 4 Ohm
Schalldruck: 91 dB
Frequenzbereich: 1.5-30 kHz
Resonanzfrequenz: 1110 Hz
* mit Hochpassfilter ab 2,5 kHz (12dB/Okt.)
Einbaumaße:
Außendurchmesser: 33,4 mm
Einbaudurchmesser: 30,8 mm
Einbautiefe bis Kragen: 13,7 mm
Frontplattenstärke: - mm
Lochkreisdurchmesser: - mm
Befestigungslöcher: - mm

Peerless OT19NC00-04 (XT19NC30-04 ohne Frontplatte)

Stück
OT19NC00-04
:   kg
!
Peerless OT19NC00-04 (ohne Frontplatte)
19mm Hochton-Ringstrahler
Niedrige Resonanzfrequenz, hohe Belastbarkeit, kein Ferrofluid im Magnetsystem, ohne Frontplatte, NdFeB Neodym-Antrieb. Metallhaube für rückwärtiges Volumen für niedrige Resonanzfrequenz und Kühlung.
Die Ringstrahler-Version des OX20SC00-04

Ideal für den Eigenbau und für den Einsatz in Car-HiFi-Anwendungen. Z.B. Spiegeldreieck.

Einsatz schon ab ca. 2,5 kHz in hochwertigen Lautsprecherkombinationen.

 Datenblatt: XT19NC30-04
Technische Daten:
Belastbarkeit: 80 W-RMS / 160 W-Max*
Impedanz: 4 Ohm
Schalldruck (2,83V/1m): ca. 89 dB
Frequenzbereich: 1000-30.000 Hz
Resonanzfrequenz: 973 Hz
Gleichstromwiderstand Re: 3,1 Ohm
* mit Hochpassfilter ab 2,5 kHz (12dB/Okt.)
Einbaumaße:
Außendurchmesser: 33,4 mm
Einbaudurchmesser: 30,8 mm
Einbautiefe bis Kragen: 13,7 mm

Peerless XT19NC30-04 (Vifa XT19NEO/4)

Stück
XT19NC30-04
:   kg
!
Vifa/Peerless XT19NC-30-04
19mm Hochton-Ringstrahler
Niedrige Resonanzfrequenz, hohe Belastbarkeit, kein Ferrofluid im Magnetsystem, Frontplatte mit geringem Durchmesser und Hornansatz, NdFeB Neodym-Antrieb. Metallhaube für rückwärtiges Volumen für niedrige Resonanzfrequenz und Kühlung.
Auch ideal für die Car-HiFi-Anwendung.
Einsatz schon ab ca. 2,5 kHz in hochwertigen Lautsprecherkombinationen.
 Datenblatt: XT19NC30-04
Peerless XT19NC30-04 / Vifa XT19NEO/4Technische Daten:
Belastbarkeit: 80 W-RMS / 160 W-Max*
Impedanz: 4 Ohm
Schalldruck (2,83V/1m): 89,4 dB
Frequenzbereich: 1000-30.000 Hz
Resonanzfrequenz: 973 Hz
Gleichstromwiderstand Re: 3,1 Ohm
* mit Hochpassfilter ab 2,5 kHz (12dB/Okt.)
Einbaumaße:
Außendurchmesser: 66,0 mm
Einbaudurchmesser: 38,6 mm
Einbautiefe incl. Fronplatte: 25,7 mm
Frontplattenstärke: 2,7 mm
Lochkreisdurchmesser: 55,0 mm
Befestigungslöcher: 3x 4,2 mm
Absenkung der Löcher: ø 8,2 mm

Peerless XT25SC-90-04

Stück
XT25SC90-04
:   kg
!
Vifa/Peerless XT25SC-90-04
25mm Hochton-Ringstrahler
Sehr niedrige Resonanzfrequenz, hohe Belastbarkeit, kein Ferrofluid im Magnetsystem, Frontplatte mit geringem Durchmesser und leichtem Hornansatz, Neodym-Antrieb.
Auch ideal für die Car-HiFi-Anwendung.
Einsatz schon ab ca. 2 kHz in höchstwertigen Lautsprecherkombinationen.
 Datenblatt: XT25SC90-04
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 4 Ohm
Schalldruck: 90,1 dB
Frequenzbereich: 1000-40.000 Hz
Resonanzfrequenz: 825 Hz
* mit Hochpassfilter ab 2 kHz (12dB/Okt.)
Einbaumaße:
Außendurchmesser: 65,0 mm
Einbaudurchmesser: 46,6 mm
Einbautiefe incl. Fronplatte: 25,5 mm
Frontplattenstärke: 4,2 mm
Lochkreisdurchmesser: 53,0 mm
Befestigungslöcher: 3x 4,5 mm
Absenkung der Löcher: ø8 mm

Peerless XT19TD00-04 (Vifa XT 200 K/4)

Stück
22101969n
:   kg
!
Vifa XT 200 K/4
19mm Hochton-Ringstrahler
PREMIUM LINE
Mit angekoppeltem Volumen. Extrem niedrige Resonanzfrequenz. Hohe Belastbarkeit. Kein Ferrofluid im Magnetsystem. Glasfaserverstärkte Kunststoff-Frontplatte.
Einsatz schon ab 2,5 kHz in sehr hochwertigen Lautsprecherkombinationen.
Technische Daten:
Belastbarkeit: 80 W-RMS / 200 W-Max*
Impedanz: 4 Ohm
Schalldruck: 86.5 dB (1W/1m) 89 dB bei 2,83 V
Frequenzbereich: *2.0-50 kHz
Resonanzfrequenz: 690 Hz
Einbaumaße:
Außendurchmesser: 94 mm
Einbaudurchmesser: 64 mm (ohne Anschlussfahnen)
Magnetdurchmesser: 60 mm
Einbautiefe incl. Frontplatte: 40 mm
Frontplattenstärke: 4.5 mm

Peerless XT25TG-30-04 (Vifa XT 300 K/4)

Stück
22102469
:   kg
!
Vifa XT 300 K/4
25mm Hochton-Ringstrahler
PREMIUM LINE
Mit angekoppeltem Volumen. Extrem niedrige Resonanzfrequenz. Hohe Belastbarkeit. Kein Ferrofluid im Magnetsystem. Glasfaserverstärkte Kunststoff-Frontplatte.
Einsatz schon ab ca. 1,5 kHz in höchstwertigen Lautsprecherkombinationen.
Passender Bausatz: MPR 3 NE-XT
Technische Daten:
Belastbarkeit: 140 W-RMS / 400 W-Max*
Impedanz: 4 Ohm
Schalldruck: 88.5 dB
Frequenzbereich: *1.5-40 kHz
Resonanzfrequenz: 500 Hz
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 72 mm
Einbautiefe:  46 mm
Frontstärke: 5 mm

Vifa XT 300 HV-NEO/4, 94mm, 1 PAAR

Paar
XT300HV-NEO-94
:   kg
!
Vifa XT 300 HV-NEO/4 (Abb. zeigt die 104mm Frontplatte)
25mm Ringstrahler mit Kurzhorn aus massivem Aluminium
PREMIUM LINE
Extrem niedrige Resonanzfrequenz. Hohe Belastbarkeit. Kein Ferrofluid im Magnetsystem, Neodym-Antrieb, magnetisch geschirmt.
Das gedrehte und gefräste Aluminuim-Waveguid reduziert den Versatz der akustischen Zentren bei Kombination mit Konus-Tiefmitteltönern und verbessert das Abstrahlverhalten. Einsatz schon ab ca. 1,5 kHz in höchstwertigen Lautsprecherkombinationen.
Ideal passender Tiefmitteltöner:
Peerless HDS E 6-33/08 HDS Exclusive.
Datenblatt
PAARSELEKTIERT (+/- 0,25 dB)
Technische Daten:
Belastbarkeit: 60 W-RMS / 160 W-Max*
Impedanz: 4 Ohm
Schalldruck (1W/1m): 90,7 dB
Frequenzbereich: *1.5-40 kHz
Resonanzfrequenz: 850 Hz

Einbaumaße:
Außendurchmesser: 94 mm
Einbaudurchmesser: 70 mm
Einbautiefe: 38 mm
Frontstärke: 5 mm

Vifa (Tymphany) DA25BG08-06

Stück
DA25BG08-06
:   kg
!
Vifa (Tymphany) DA25BG08-06
Jetzt wieder lieferbar !
25mm Alu-Hochtonkalotte
Aluminiummembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, mechanischer Equalizer, angekoppeltes Volumen.
 Datenblatt
Als Ersatz für folgende Hochtöner verwendbar:
- Vifa D25AG-05-06 und Vifa D25AG-35-06.
- Vifa HT300 VF/6 aus Vifa Bausatz "Filigran"
- Seas 25 TAF C/D (H0537) aus I.Q. 5180 AT
- Vifa D25AG-xx-06  aus I.Q. 5180 AT MKII
- Vifa D25AG-17 6 Ohm aus Sony Boxen.
Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!
Eventuell sind auch Vorwiderstände zur Pegelanpassung nötig!
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 6 Ohm
Schalldruck: 94,2 dB (2,83V/1m) 93,5 dB (1W/1m)
Frequenzbereich: *2.0-32 kHz
Resonanzfrequenz: 721 Hz
Gleichstromwiderstand Re: 5,2 Ohm

Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 86,7 mm
Einbautiefe incl. Frontplatte: 44,9 mm
Frontplattenstärke: 4,5 mm
Lochkreisbefestigung: 90 mm
Magnetdurchmesser: 72 und 68 mm
Gewicht: 0,68 kg

Vifa NE 200 VS/4 (Peerless NE19VTS-04)

Stück
22801961
:   kg
!
Vifa NE 200 VS/4
19mm Kalottenhochtöner
Vifa NE-LINE
Gewebehochtöner aus der Vifa NE-Linie mit Neodym-Eisen-Boron Magnet (NdFeB).
Frontplatte und rückseitige Volumenkammer aus resonanzarmen Aluminiumdruckguß (Frontplatte demontierbar). Schwingeinheit mit 19 mm Schwingspule auf Aluträger. Langhubige Aufhängung durch breite Gewebesicke. Sehr linearer Frequenzgang bis über 20 Khz mit geringsten Verzerrungen durch hochlineares Magnetsystem. Tief ankoppelbarer, höchstwertiger Kalottenhochtöner mit minimalen Abmessungen.für kleine Lautsprecherboxen oder Applikationen in denen eine kleine Bauform bei höchster akustischer Qualität benötigt wird.
 Datenblatt (141 kB)
Technische Daten:
Belastbarkeit: 80 W-RMS / 120 W-Max
Impedanz: 4 Ohm
Schalldruck: (2,83V/1m) 90 dB
Frequenzbereich (-3 dB): 2000-25.000 Hz
Resonanzfrequenz fs: 750 Hz
Gleichstromwiderstand Re: 2,70 Ohm
Spuleninduktivität Le: 0,01 mH
Lineare Auslenkung Xmax: ±0,10 mm
Spulendurchmesser: 19 mm
Einbaumaße:
Außendurchmesser: 52 mm
Einbaudurchmesser: 36 mm
Einbautiefe (ohne Frontplatte): 25 mm
Frontplattenstärke: 4 mm
Bef. Lochkreisdurchmesser: 43 mm
Befestigungslöcher: 3x 3,2 mm
Absenkung Befestigungslöcher: ø 6 mm, 2 mm tief

Vifa NE 200 VC/4 (Peerless NE19VTC-04)*

Stück
22801951
:   kg
!
Vifa NE 200 VC/4
19mm Kalottenhochtöner
Vifa
 NE-LINE
19 mm "Keramic**" -Kalottenhochtöner aus der Vifa NE-Linie mit Neodym-Eisen-Boron Magnet(NdFeB). Frontplatte und rückseitige Volumenkammer aus resonanzarmen Aluminiumdruckguß. (Frontplatte demontierbar). Schwingeinheit mit 19 mm Schwingspule auf Aluträger. Langhubige Aufhängung durch breite Gewebesicke. Ausgezeichnete Dynamik durch Hartmembran und geringste Verzerrungen durch hochlineares Magnetsystem. Tief ankoppelbarer, höchstwertiger Kalottenhochtöner mit minimalen Abmessungen.für Applikationen in denen eine kleine Bauform bei höchster akustischer Qualität benötigt wird.
** "Keramic" = tief anodisierte Aluminiummembran.
 Datenblatt (138 kB)
* Restbestand. Als Ersatz bitte NE19VTS-04 oder NE25VTC-04 verwenden.
Technische Daten:
Belastbarkeit: 80 W-RMS / 120 W-Max
Impedanz: 4 Ohm
Schalldruck: (2,83V/1m) 87 dB
Frequenzbereich (-3 dB): 2000-25.000 Hz
Resonanzfrequenz fs: 780 Hz
Gleichstromwiderstand Re: 2,70 Ohm
Spuleninduktivität Le: 0,01 mH
Lineare Auslenkung Xmax: ±0,10 mm
Spulendurchmesser: 19 mm
Einbaumaße:
Außendurchmesser: 52 mm
Einbaudurchmesser: 36 mm
Einbautiefe (ohne Frontplatte): 25 mm
Frontplattenstärke: 4 mm
Bef. Lochkreisdurchmesser: 43 mm
Befestigungslöcher: 3x 3,2 mm
Absenkung Befestigungslöcher: ø 6 mm, 2 mm tief

Vifa NE 250 VS/4 (Peerless NE25VTS-04)

Stück
22802561
:   kg
!
Vifa NE 250 VS/4
25mm Kalottenhochtöner
Vifa
 NE-LINE
25 mm Gewebehochtöner aus der Vifa NE-Linie mit Neodym-Eisen-Boron Magnet(NdFeB). Frontplatte und rückseitige Volumenkammer aus resonanzarmen Aluminiumdruckguß. (Frontplatte demontierbar). Schwingeinheit mit 25 mm Schwingspule. Sehr lineare Aufhängung durch breite Gewebesicke. Optimal flacher Frequenzgang bis über 20 Khz mit geringsten Verzerrungen durch hochlineares Magnetsystem. Sehr tief ankoppelbarer, höchstwertiger Kalottenhochtöner mit kleinen Abmessungen. Einsetzbar mit Filter 2ter Ordnung ab ca. 2000 Hz.
 Datenblatt (99 kB)
Technische Daten:
Belastbarkeit: 100 W-RMS / 150 W-Max
Impedanz: 4 Ohm
Schalldruck: (2,83V/1m) 91 dB
Frequenzbereich (-3 dB): 1500-25.000 Hz
Resonanzfrequenz fs: 740 Hz
Gleichstromwiderstand Re: 3,20 Ohm
Spuleninduktivität Le: 0,01 mH
Lineare Auslenkung Xmax: ±0,10 mm
Spulendurchmesser: 25 mm
Einbaumaße:
Außendurchmesser: 66 mm
Einbaudurchmesser: 48 mm
Einbautiefe (ohne Frontplatte): 35,5 mm
Frontplattenstärke: 4 mm
Bef. Lochkreisdurchmesser: 55 mm
Befestigungslöcher: 3x 4,1 mm
Absenkung Befestigungslöcher: ø 8,2 mm, 2 mm tief

Vifa NE 250 VC/4 (Peerless NE25VTC-04)*

Stück
22802551
:   kg
!
Vifa NE 250 VC/4
25mm Kalottenhochtöner
Vifa
 NE-LINE
25 mm "Keramic**" -Kalottenhochtöner aus der Vifa NE-Linie mit Neodym-Eisen-Boron Magnet(NdFeB). Frontplatte und rückseitige Volumenkammer aus resonanzarmen Aluminiumdruckguß. (Frontplatte demontierbar). Schwingeinheit mit 25 mm Schwingspule. Sehr lineare Aufhängung durch breite Gewebesicke. Ausgezeichnete Dynamik durch Hartmembran und geringste Verzerrungen durch hochlineares Magnetsystem. Sehr linearer Frequenzgang bis über 15 Khz mit geringsten Verzerrungen durch ultralinearen Antrieb. Sehr tief ankoppelbarer, höchstwertiger Kalottenhochtöner mit kleinen Abmessungen. Einsetzbar mit Filter 2ter Ordnung ab ca. 2000 Hz.
** "Keramic" = tief anodisierte Aluminiummembran.
 Datenblatt (142 kB)
* Restbestand. Als Ersatz bitte NE25VTS-04 verwenden.
Technische Daten:
Belastbarkeit: 100 W-RMS / 150 W-Max
Impedanz: 4 Ohm
Schalldruck: (2,83V/1m) 90 dB
Frequenzbereich (-3 dB): 1500-25.000 Hz
Resonanzfrequenz fs: 730 Hz
Gleichstromwiderstand Re: 3,20 Ohm
Spuleninduktivität Le: 0,01 mH
Lineare Auslenkung Xmax: ±0,10 mm
Spulendurchmesser: 25 mm
Einbaumaße:
Außendurchmesser: 66 mm
Einbaudurchmesser: 48 mm
Einbautiefe (ohne Frontplatte): 35,5 mm
Frontplattenstärke: 4 mm
Bef. Lochkreisdurchmesser: 55 mm
Befestigungslöcher: 3x 4,1 mm
Absenkung Befestigungslöcher: ø 8,2 mm, 2 mm tief

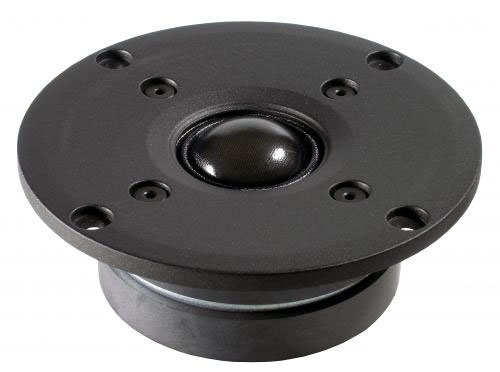

Scan Speak D2608/913000 (Peerless HDS DT 26/08)

Stück
D2608-913000
:   kg
!
ASE HDS DT 26/08 / Scan Speak D2608/913000
25mm High-End Hochtonkalotte
(Baugleich mit Peerless 810921) Gefertigt bei Scan Speak
Sehr leichte Gewebemembran, sehr resonanzarm, Ferrofluid, Doppelmagnet, massive Aluminium-Frontplatte, niedrige Resonanzfrequenz, belüftetes Antriebssystem.
Sehr hochwertiger Hochtöner, passend zur Peerless HDS-Serie.
Auch als Ersatz für Peerless 811687 verwendbar.
 Datenblatt Peerless HDS-DM26 /ScanSpeak D2608/913000
Passender Bausatz:
Nykron 08
Technische Daten:
Belastbarkeit: 80 W-RMS / 400 W-Max* (*Filter 12dB ab 4 kHz)
Impedanz: 8 Ohm
Schalldruck (2,83V/1m): 91.3 dB
Frequenzbereich -3dB: 1.8-25 kHz
Resonanzfrequenz fs: 700 Hz
Gleichstromwiderstand Re: 5,6 Ohm
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 79 mm
Magnetdurchmesser: 72 mm
Einbautiefe (incl. Front): ca. 40 mm
Frontplattenstärke: 4,5 mm

Peerless PHH-25/8**

811647
:   kg
!
Peerless PHH-25/8
25mm Hochtonhornkalotte

Gewebemembran, Horn mit Phasenkorrekturelement, hoher Wirkungsgrad, PA geeignet.
** Nicht mehr lieferbar!
Ersatztyp: Vifa H26TG-35-06  ACHTUNG: Durchmesser ist 104 mm!
Technische Daten:
Belastbarkeit: 100 W-RMS*
Impedanz: 8 Ohm
Schalldruck: 99 dB
Frequenzbereich: *3-20 kHz
Resonanzfrequenz: 1040 Hz
Einbaumaße:
Außendurchmesser: 100 mm
Einbaudurchmesser: 80 mm
Einbautiefe (incl. Front): 50 mm
Frontplattenstärke: 3,5 mm
