Mundorf Kondensatoren
Hochwertige Mundorf Kondensatoren für den Bau von Frequenzweichen und Audio-Schaltungen in großer Auswahl. Z.B.: Elko (rau und glatt), MKT, MKP (MCap), MCap RXF, MCap Supreme, MCap Supreme Silber-Öl, MCap Supreme Silber-Gold, MCap-ZN. Neu: MCap EVO, EVO ÖL, SUPREME EVO ÖL, SUPREME EVO Silber/Gold ÖL.
NEU: MCap SUPREME EVO mit SUPREME und EVOLUTION-Technologie mit ÖL und Silber/Gold ÖL!

Wir sind MUNDORF PREMIUM Partner für den Lautsprecherselbstbau.

Weitere technische Daten und Abmessungen finden Sie auf der Mundorf Homepage: www.mundorf.com.

ACHTUNG:
Aufgrund momentaner Lieferengpässe bei Materialien für die Herstellung von Kondensatoren, kann die Lieferzeit bei nicht vorrätigen Kondensatoren bis zu 3 Monate dauern. Bitte erfragen Sie daher die Lieferzeiten bei Bestellung von nicht vorrätigen Werten oder größeren Bestellmengen.

Mundorf ECap Bipolarer Elko, rau 100VDC
+
Mundorf ECAP100
:   kg
!
Beispielbild, Mundorf ECap rau
Bipolarer Elektrolytkondensator (Elko) mit rauer Folie.
Einsetzbar als günstiger Parallelkondensator für den Mittel- und Tieftonbereich.
Spannungsfestigkeit: 35 VAC / 100 VDC
Werte von 10 - 100 µF
Toleranz: max. 5%, typisch 2,5 %
Verlustwinkel tan: 0,05 bei 1 kHz
Maximale Umgebungstemperatur: 85°C
Nutzlebensdauer: [UR · R~] 3000 Stunden bei +85°C

Mundorf ECap Bipolarer Elko, rau 63VDC
+
Mundorf ECAP63
:   kg
!
Beispielbild, Mundorf ECap rau
Bipolarer Elektrolytkondensator (Elko) mit rauer Folie.
Einsetzbar als günstiger Parallelkondensator für den Mittel- und Tieftonbereich.
Spannungsfestigkeit: 23 VAC / 63 VDC
Werte von 150 - 680 µF
Toleranz: max. 5%, typisch 2,5 %
Verlustwinkel tan: 0,05 bei 1 kHz
Maximale Umgebungstemperatur: 85°C
Nutzlebensdauer: [UR · R~] 3000 Stunden bei +85°C

Mundorf ECap Bipolarer Elko, glatt 70VDC
+
Mundorf ECAP70
:   kg
!

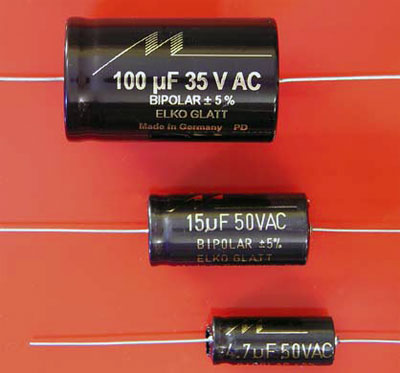

Beispielbild, Mundorf ECap glatt
Bipolarer Elektrolytkondensator (Elko) mit glatter Folie.
Einsetzbar als guter Parallelkondensator für den Mittel- und Tieftonbereich.
Spannungsfestigkeit: 50 VAC / 70 VDC
Werte von 1,0 - 47 µF
Toleranz: max. 5%, typisch 2,0 %
Verlustwinkel tan: 0,025 bei 1 kHz
Maximale Umgebungstemperatur: 85°C
Nutzlebensdauer: [UR · R~] 5000 Stunden bei +85°C

Mundorf ECap Bipolarer Elko, glatt 50VDC
+
Mundorf ECAP50
:   kg
!

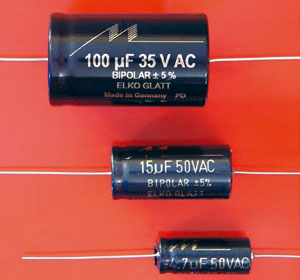

Beispielbild, Mundorf ECap glatt
Bipolarer Elektrolytkondensator (Elko) mit glatter Folie.
Einsetzbar als guter Parallelkondensator für den Mittel- und Tieftonbereich.
Spannungsfestigkeit: 35 VAC / 50 VDC
Werte von 56 - 100 µF
Toleranz: max. 5%, typisch 2,0 %
Verlustwinkel tan: 0,025 bei 1 kHz
Maximale Umgebungstemperatur: 85°C
Nutzlebensdauer: [UR · R~] 5000 Stunden bei +85°C

ACHTUNG: Hinweis zur Lieferzeit !
!
Aufgrund momentaner Lieferengpässe bei Materialien für die Herstellung von Kondensatoren, kann die Lieferzeit bei nicht vorrätigen Kondensatoren bis zu 3 Monate dauern. Bitte erfragen Sie daher die Lieferzeiten bei Bestellung von nicht vorrätigen Werten oder größeren Bestellmengen.

Mundorf MKT Folienkondensator 250V*
+
MKT
:   kg
!

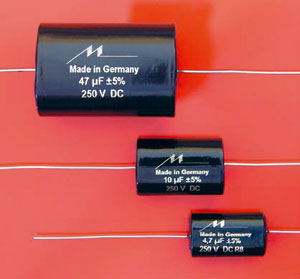

Mundorf MKT Folienkondensator 250V, Beispielbild
10% Rabatt da Restbestände !
Folienkondensator mit Polyesterfolie (MKT)
Einsetzbar als Reihenkondensator für den Hoch- und Mitteltonbereich, oder als hochwertiger Parallelkondensator.
*Auslaufartikel: Lieferung nur solange Vorrat reicht.
Spannungsfestigkeit: 250 VDC / 160 VAC
Toleranz: max. 5%, typisch 2,0 %
Dielektrikum: Polyester
Verlustwinkel tan: < 0,005 bei 1 kHz
Maximale Umgebungstemperatur: 85°C
Bitte bei nicht mehr lieferbaren Werten Mcap 250V verwenden.

Mundorf MKP Folienkondensator MCap 250V
+
MCap250
:   kg
!

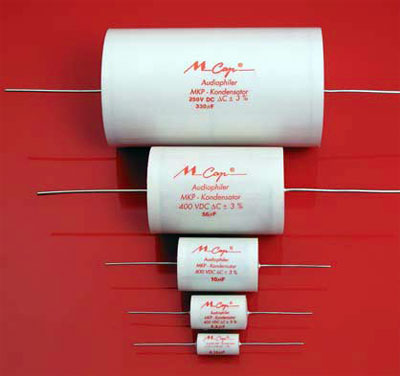

Beispielbild Mundorf MCap
Folienkondensator mit Polypropylenfolie

Aus der sehr induktionsarmen Bauform und dem geringen Verlustfaktor resultiert ein sehr "schneller" Kondensator. Der MCap ist die Basis für eine nuancenreiche und lebendige Musikwiedergabe.
Einsetzbar als hochwertiger Reihenkondensator für den Hoch- und Mitteltonbereich, oder als sehr hochwertiger Parallelkondensator.
Spannungsfestigkeit: 250 VDC / 160 VAC
Werte von 1,0 - 100 µF
Toleranz: max. 3%, typisch 1,5%
Dielektrikum: Polypropylen
Verlustwinkel tan: 0,0002 bei 1 kHz mit 1 µF
Maximale Umgebungstemperatur: 85°C

Mundorf MKP Folienkondensator MCap 400V
+
MCap400
:   kg
!
Beispielbild Mundorf MCap
Folienkondensator mit Polypropylenfolie

Aus der sehr induktionsarmen Bauform und dem geringen Verlustfaktor resultiert ein sehr "schneller" Kondensator. Der MCap ist die Basis für eine nuancenreiche und lebendige Musikwiedergabe.
Einsetzbar als sehr hochwertiger Reihenkondensator für den Hoch- und Mitteltonbereich, oder als höchstwertiger Parallelkondensator.
Spannungsfestigkeit: 400 VDC / 250 VAC
Werte von 1,0 - 22 µF
Toleranz: max. 3%, typisch 1,5%
Dielektrikum: Polypropylen
Verlustwinkel tan: 0,0002 bei 1 kHz mit 1 µF
Maximale Umgebungstemperatur: 85°C

*1,8µF und *56µF ist ein Restbestand. Lieferung solange Vorrat reicht !

Mundorf MKP Folienkondensator MCap 630V
+
MCap630
:   kg
!
Beispielbild Mundorf MCap
Folienkondensator mit Polypropylenfolie

Aus der sehr induktionsarmen Bauform und dem geringen Verlustfaktor resultiert ein sehr "schneller" Kondensator. Der MCap ist die Basis für eine nuancenreiche und lebendige Musikwiedergabe.
Die 630 V Ausführung ist besonders für aktive Schaltungen in Röhrenverstärker geeignet.
Spannungsfestigkeit: 630 VDC / 400 VAC
Werte von 0,10 - 10,0 µF
Toleranz: max. 3%, typisch 1,5%
Dielektrikum: Polypropylen
Verlustwinkel tan: 0,0002 bei 1 kHz mit 1 µF
Maximale Umgebungstemperatur: 85°C

Werte mit * sind Restbestände. Lieferung solange Vorrat reicht !

Mundorf Zinnfolienkondensator MCapZN
+
MCapZN
:   kg
!
Mundorf Zinnfolienkondensator MCapZN
Beispielbild, Mundorf Zinnfolienkondensator MCapZN
Folienkondensator mit Zinnfolie.

Durch das hohe Gewicht der Zinnfolie und der daraus resultierenden Massenträgheit wird ein Schwingen der Folie und der damit verbundene Mikrophonie-Effekt wirksam verhindert. Er erhält dadurch mehr Transparenz und Räumlichkeit.

Besonders für den Einsatz in aktive Schaltungen und Röhrenverstärkern (630 V) geeignet.
Spannungsfestigkeit beachten!

Spannungsfestigkeit:
630 VDC / 400 VAC : 0,10 - 1,0 µF,
250 VDC / 160 VAC: 1,5 - 2,2 µF,
100 VDC / 65 VAC : 2,7 - 4,7 µF
Werte von 0,1 - 4,7 µF
Toleranz: max. 3%, typisch 1,5%
Dielektrikum: Polypropylen
Folie: Zinn, 6 µm
Verlustwinkel tan: 0,0002 bei 1 kHz, 0,0001 bei 10 kHz
Maximale Umgebungstemperatur: 85°C

ACHTUNG: Hinweis zur Lieferzeit !
!
Aufgrund momentaner Lieferengpässe bei Materialien für die Herstellung von Kondensatoren, kann die Lieferzeit bei nicht vorrätigen Kondensatoren bis zu 3 Monate dauern. Bitte erfragen Sie daher die Lieferzeiten bei Bestellung von nicht vorrätigen Werten oder größeren Bestellmengen.

Mundorf MKP Folienkondensator MCap RXF*
+
Mundorf RXF
:   kg
!

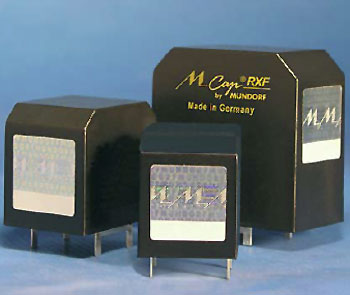

Beispielbild, Mundorf RXF Kondensator

Folienkondensator mit Polypropylenfolie.

- Optimierte Wickelgeometrie für kürzeste Signalwege
- Größtmögliche interne Kontaktflächen
- Extrem niedriger Restwiderstand (ESR)
- Sehr geringe Restinduktivität (ESL)
- Vergossener Folienwickel gegen Mikrofonieeffekte
- Alumetallisierte polypropylene Kondensatorfolie mit maximaler Schichtdicke zur Erhöhung der Leitfähigkeit
- Massive externe Kupferanschlüsse
*Restbestände. Lieferung solange Vorrat reicht. Der MCap RXF wird durch den MCap EVO ersetzt.

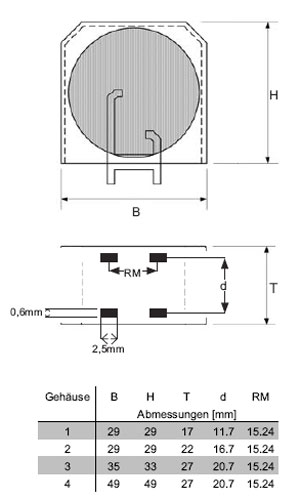

MCap RXF AbmessungenMit dem RXF stellt Mundorf einen völlig neuen, innovativen Kondensator-Typ vor. Die Vorteile der speziellen Wickelgeometrie, angefangen bei der extrem kompakten Bauform, werden sowohl den professionellen Audio-Entwickler als auch den ambitionierten HiFi-Hobbyisten leicht überzeugen:
Der große Wickeldurchmesser mit seinen größtmöglichen, internen Kontaktflächen und die besonders massiv ausgeführten Anschlussbleche aus reinem Kupfer garantieren kürzeste, verlustarme Signalwege. Daraus wiederum folgen ein extrem niedriger Restwiderstand und eine sehr geringe Restinduktivität. Die verwendete Polypropylen-Folie wurde mit einer maximal dicken Metallschicht bedampft. Der zusätzliche Verguss des Wickels im Gehäuse schützt den Kondensator nachhaltig vor Mikrofonie-Effekten und verhindert darüber hinaus das Vibrieren des Wickels. Ganz im Sinne geringster Energieverluste und Klangeinfärbungen.
So überzeugt der RXF auf Anhieb mit einer auffallend natürlichen, klangfarbigen Lebendigkeit und transparent nuancierten Dynamik des Musikgeschehens, mit dem er einmal mehr den geltenden musikalischen Maßstab für alle Kondensatoren bestimmt, bei denen aus Kostengründen auf die aufwendige Supreme-Wickeltechnologie verzichtet werden muss.
Technische Daten:
Spannungsfestigkeit: 750 VDC (0,10-0,33µF),
550 VDC (0,47-10µF), 350 VDC (15-22µF)
Werte von 0,10 - 22,0 µF
Toleranz: max. 3%, typisch 1,5%
Dielektrikum: Polypropylen
Verlustwinkel tan: 0,0002 bei 1 kHz mit 1 µF		 Abmessungen:
Kapazität         Gehäuse
0,10 - 1,0µF     1
1,50 - 2,2µF     2
2,70 - 4,7µF     3
5,60 - 22µF      4



INFO: Mundorf MCap EVO
!
Hauptmerkmal der EVOLUTION-Technologie, ist der ungewöhnlich schmale und hohe Kondensatorwickel. Aus dieser Geometrie ergeben sich zwei, akustisch deutlich wahrnehmbare Vorteile gegenüber klassischen, einfacher herzustellenden Kondensatoren: Zum einen sind kürzeste, verlustarme Signalwege sowie besonders große Kontaktflächen garantiert (und damit ein extrem niedriger Restwiderstand ESR), zum anderen sind außergewöhnlich viele Windungen parallel geschaltet, wodurch die Induktivität (ESL) minimiert wird.
Alle EVO-Kondensatoren werden nach dem hochpräzisen Wickelprozess, in speziell entwickelten, kompakten Gehäusen von Hand vergossen. Dies verhindert das Vibrieren des Wickels und Mikrofonie-Effekte nachhaltig. Darüber hinaus verwenden wir ausschließlich hochreinen Polypropylen-Film, welcher mit einer maximal dicken Metallschicht bedampft wird. Die ungewöhnlichen, asymmetrischen Anschlüsse ermöglichen sowohl die klassisch-horizontale, als auch eine senkrechte Montage der Kondensatoren.

Mundorf MKP Folienkondensator MCap EVO
+
ME
:   kg
!
Mundorf MCap EVO
Folienkondensator mit Polypropylenfolie

Im Klangbild des neuen MCap® EVO, machen sich all die obenstehenden Besonderheiten durch klangfarbige Lebendigkeit, nuanciert-transparente Dynamik sowie herausragende Authentizität und Stereofonie bemerkbar. Als direkter Nachfolger des RXF bietet er einen erstaunlich preiswerten Einstieg in die audiophile EVO-Produktfamilie.




Spannungsfestigkeit: 650 - 250 VDC / 400 - 160 VAC
650 VDC / 400 VAC : 0,010 - 0,10 µF
450 VDC / 280 VAC : 0,15 - 33,0 µF
350 VDC / 220 VAC : 47,0 - 100 µF
250 VDC / 160 VAC : 150 - 330 µF
Werte von 0,010 - 330,0 µF
Toleranz: max. 3-5%, typisch 1,5-2,5%
Dielektrikum: Polypropylen
Metallisierung: Aluminium
Verlustwinkel tan: 0,0002 bei 1 kHz - 0,0001 bei 10 kHz
Max. Umgebungstemperatur: 85°C



Mundorf MKP Folienkondensator MCap EVO ÖL
+
MEO
:   kg
!
Mundorf MKP Folienkondensator MCap EVO ÖL
Folienkondensator mit ölgetränkter Polypropylenfolie

Der MCap® EVO Öl kombiniert die klanglichen Vorteile des MCap EVO auf gekonnte Weise, mit den akustischen Vorzügen ölgetränkter Kondensatoren. Seine zusätzliche Ummantlung sowie die Beschriftung in rot-metallic, verleihen ihm darüber hinaus, eine hochwertige Optik und Haptik.



Spannungsfestigkeit: 650 - 350 VDC / 400 - 220 VAC
650 VDC / 400 VAC : 0,010 - 0,10 µF
450 VDC / 280 VAC : 0,15 - 33,0 µF
350 VDC / 220 VAC : 39,0 - 100 µF
250 VDC / 160 VAC : 220 µF*
Werte von 0,010 - 100,0 µF
Toleranz: max. 3-5%, typisch 1,5-2,5%
Dielektrikum: Polypropylen
Metallisierung: Aluminium
Verlustwinkel tan: 0,0002 bei 1 kHz - 0,0001 bei 10 kHz
Max. Umgebungstemperatur: 85°C

* 220µF Sondergröße, nur 2 Stück lieferbar

NEU ab 04/2018:
Jetzt auch in den Werten 18µF, 27µF und 39µF

Mundorf MKP Folienkondensator MCap EVO Silber/Gold ÖL
+
MESGO
:   kg
!
Mundorf MKP Folienkondensator MCap EVO Silber/Gold ÖL
Folienkondensator mit ölgetränkter Polypropylenfolie mit Silber und Goldanteil

Die Baureihe MCap® EVO SilberGold.Öl vereint die akustischen Vorzüge des MCap® EVO Öl mit den SilberGold-typischen, kraftvoll leuchtenden und fein nuancierten Klangfarben, zu einer atemberaubend schönen Musikwiedergabe. Diese wird nur noch durch die Topmodelle der Mundorf SUPREME-Baureihe übertroffen.



MCap EVO Silber-Gold-ÖlSpannungsfestigkeit: 650 - 350 VDC / 400 - 220 VAC
650 VDC / 400 VAC : 0,010 - 0,10 µF
450 VDC / 280 VAC : 0,15 - 33,0 µF
350 VDC / 220 VAC : 47,0 - 100 µF
Werte von 0,010 - 100,0 µF
Toleranz: max. 3-5%, typisch 1,5-2,5%
Dielektrikum: Polypropylen
Metallisierung: 99% Silber / 1% Gold
Verlustwinkel tan: 0,0002 bei 1 kHz - 0,0001 bei 10 kHz
Max. Umgebungstemperatur: 85°C

ACHTUNG: Hinweis zur Lieferzeit !
!
Aufgrund momentaner Lieferengpässe bei Materialien für die Herstellung von Kondensatoren, kann die Lieferzeit bei nicht vorrätigen Kondensatoren bis zu 3 Monate dauern. Bitte erfragen Sie daher die Lieferzeiten bei Bestellung von nicht vorrätigen Werten oder größeren Bestellmengen.

Mundorf MKP Folienkondensator MCap SUPREME EVO
+
SE
:   kg
!
Mundorf MKP Folienkondensator MCap SUPREME EVO (Abb. zeigt SUPREME EVO ÖL)
Folienkondensator mit Polypropylenfolie in SUPREME und EVO Wickeltechnologie.

Der MCap® SUPREME EVO ist eine absolute Neuentwicklung aus 2015. Er vereint die exzellente Impulswiedergabe der EVOLUTION-Wickeltechnologie mit der unerreicht holografischen Räumlichkeit der SUPREME Wickeltechnik in einem dank Aluminiumleiter vergleichsweise preisgünstigen Kondensator.



Spannungsfestigkeit: 1000 VDC / 625 VAC
Werte von 0,10 - 0,68 µF
Toleranz: max. 2%, typisch 1%
Dielektrikum: Polypropylen
Metallisierung: Aluminium
Verlustwinkel tan: 0,0002 bei 1 kHz - 0,0001 bei 10 kHz
Max. Umgebungstemperatur: 85°C

Mundorf MKP Folienkondensator MCap SUPREME EVO ÖL
+
SEO
:   kg
!
Mundorf MKP Folienkondensator MCap SUPREME EVO ÖL
Folienkondensator mit ölgetränkter Polypropylenfolie in SUPREME und EVO Wickeltechnologie.
Der MCap® SUPREME EVO ist eine absolute Neuentwicklung aus 2015. Er vereint die exzellente Impulswiedergabe der EVOLUTION-Wickeltechnologie mit der unerreicht holografischen Räumlichkeit der SUPREME Wickeltechnik in einem dank Aluminiumleiter vergleichsweise preisgünstigen Kondensator.

Der MCap® SUPREME EVO ÖL bietet dank Ölimprägnierung eine nochmals gesteigerte Präsenz und Dynamik.
Spannungsfestigkeit: 1000-600 VDC / 625-375 VAC
1000 VDC / 625 VAC : 1,00 - 1,50 µF
800 VDC / 500 VAC : 2,20 - 15,0 µF
700 VDC / 440 VAC : 18,0 - 27,0 µF
600 VDC / 375 VAC : 33,0 - 47,0 µF
Werte von 1,0 - 47 µF
Toleranz: max. 2%, typisch 1%
Dielektrikum: Polypropylen / ölimprägniert
Metallisierung: Aluminium
Verlustwinkel tan: 0,0002 bei 1 kHz - 0,0001 bei 10 kHz
Max. Umgebungstemperatur: 85°C

Mundorf MKP Folienkondensator MCap SUPREME EVO Silber/Gold
+
SESG
:   kg
!
Mundorf MKP Folienkondensator MCap SUPREME EVO Silber/Gold (Abb. zeigt SUPREME EVO Silber/Gold ÖL)
Folienkondensator mit Polypropylenfolie in SUPREME und EVO Wickeltechnologie mit Silber/Gold-Metallisierung.
Der MCap® SUPREME EVO Silber/Gold ist seit 2015 das unangefochtene Kondensator-Spitzenmodell. Er vereint alle MUNDORF Technologie-Highlights, wie Silber/Gold-Metallisation, SUPREME und EVOLUTION-Wickeltechnologie und über 30 Jahre Erfahrung in der Herstellung audiophiler Meisterwerke zu einem einzigartigen Kondensator-Typ von ebenso einzigartiger Musikalität.
Fein-nuancierte und lebendig-leuchtende Klangfarben, die sich in höchster Präzision, Präsenz und dreidimensionaler Plastizität zu einem Atemberaubend schönen, live-haftigen Musikerlebnis vereinen.
Spannungsfestigkeit: 1000 VDC / 625 VAC
Werte von 0,0010 - 0,68 µF
Toleranz: max. 2%, typisch 1%
Dielektrikum: Polypropylen
Metallisierung: 99% Silber / 1% Gold
Verlustwinkel tan: 0,0002 bei 1 kHz - 0,0001 bei 10 kHz
Max. Umgebungstemperatur: 85°C

Mundorf MKP Folienkondensator MCap SUPREME EVO Silber/Gold ÖL
+
SESGO
:   kg
!
Mundorf MKP Folienkondensator MCap SUPREME EVO Silber/Gold ÖL
Folienkondensator mit Polypropylenfolie in SUPREME und EVO Wickeltechnologie mit Silber/Gold-Metallisierung.
Der MCap® SUPREME EVO Silber/Gold ist seit 2015 das unangefochtene Kondensator-Spitzenmodell. Er vereint alle MUNDORF Technologie-Highlights, wie Silber/Gold-Metallisation, SUPREME und EVOLUTION-Wickeltechnologie und über 30 Jahre Erfahrung in der Herstellung audiophiler Meisterwerke zu einem einzigartigen Kondensator-Typ von ebenso einzigartiger Musikalität.
Fein-nuancierte und lebendig-leuchtende Klangfarben, die sich in höchster Präzision, Präsenz und dreidimensionaler Plastizität zu einem Atemberaubend schönen, live-haftigen Musikerlebnis vereinen.
Der MCap® SUPREME EVO Silber/Gold ÖL bietet dank Ölimprägnierung eine nochmals gesteigerte Präsenz und Dynamik.

Spannungsfestigkeit: 1000-600 VDC / 625-375 VAC
1000 VDC / 625 VAC : 1,00 - 1,50 µF
800 VDC / 500 VAC : 2,20 - 15,0 µF
700 VDC / 440 VAC : 22,0 µF
600 VDC / 375 VAC : 33,0 - 47,0 µF
Werte von 1,0 - 47 µF (15, 22, 33 und 47µF nur auf Nachfrage)
Toleranz: max. 2%, typisch 1%
Dielektrikum: Polypropylen / ölimprägniert
Metallisierung: 99% Silber / 1% Gold
Verlustwinkel tan: 0,0002 bei 1 kHz - 0,0001 bei 10 kHz
Max. Umgebungstemperatur: 85°C

ACHTUNG: Hinweis zur Lieferzeit !
!
Aufgrund momentaner Lieferengpässe bei Materialien für die Herstellung von Kondensatoren, kann die Lieferzeit bei nicht vorrätigen Kondensatoren bis zu 3 Monate dauern. Bitte erfragen Sie daher die Lieferzeiten bei Bestellung von nicht vorrätigen Werten oder größeren Bestellmengen.

Mundorf Folienkondensator MCap-Supreme
+
SUP8
:   kg
!
Mundorf Folienkondensator MCap-Supreme
Beispielbild, Mundorf Folienkondensator MCap-Supreme
High-End Folienkondensator mit Polypropylenfolie.

Aufbau: Es werden 2 Kondensatorwickel so ineinander verschachtelt, so dass sich die Induktivitäten der einzelnen Wickel gegenseitig aufheben. Diese beiden Wickel sind in Reihe geschaltet. Daraus ergibt sich, dass für die Herstellung eines 1µF Mcap-Supreme zwei Wickel á 2µF, also Material für 4µF konventioneller Bauform verarbeitet werden. Dieser hohe Aufwand wird durch das klangliche Ergebnis absolut gerechtfertigt. Kein Kondensator liefert mehr Räumlichkeit und feinste Nuancen das Musikgeschehens als der Mcap-Supreme!
Einsetzbar als höchstwertiger Reihenkondensator für den Hoch- und Mitteltonbereich.

Spannungsfestigkeit:
1400 VDC / 960 VAC (0,10-0,33 µF)
  600 VDC / 410 VAC (0,47-22 µF)
Werte von 0,10 - 22 µF
Toleranz: max. 2%, typisch 1%
Dielektrikum: Polypropylen
Verlustwinkel tan: 0,0002 bei 1 kHz, 0,0001 bei 10 kHz
Maximale Umgebungstemperatur: 85°C

Mundorf Folienkondensator MCap-Supreme Silber-Öl
+
SUP_SO
:   kg
!
Mundorf Folienkondensator MCap-Supreme Silber-Öl
Beispielbild, Mundorf Folienkondensator MCap-Supreme Silber-Öl
High-End Folienkondensator mit ölimprägnierter, versilberter Polypropylenfolie.

Aufbau: Wie auch beim Mcap-Supreme bekannte Reihenschaltung. Die Verwendung von hochreinem Silber als Kondensatorbelag sowie das Imprägnieren des Wickels mit einem hierfür in umfangreichen Hörtests speziell entwickelten Öl führt zu einem noch größeren Reichtum an geschmeidigen und intensiven Klangfarben!


Einsetzbar als höchstwertigster Reihenkondensator für den Hoch- und Mitteltonbereich.

Spannungsfestigkeit: 1000 VDC / 690 VAC
Werte von 0,01 - 10 µF
Toleranz: max. 2%, typisch 1%
Dielektrikum: Polypropylen, ölgetränkt
Reinheit des Silbers: min. 99,97 %, typ. 99,99 %
Verlustwinkel tan: 0,0002 bei 1 kHz, 0,0001 bei 10 kHz
Maximale Umgebungstemperatur: 70°C

Mundorf Folienkondensator MCap-Supreme Silber-Gold
+
SUP_SG
:   kg
!
Beispielbild, Mundorf Folienkondensator MCap-Supreme Silber-Gold
High-End Folienkondensator mit versilberter Polypropylenfolie mit Goldanteil.

Die Metallisierung der Kondensatorfolien des MCap Supreme Silver/Gold besteht aus reinem Silber, dem 1% Gold höchster Reinheit beigemischt ist. Gold verändert die kristalline Struktur von Silber und maximiert seine sehr gute elektrische Leitfähigkeit. Die hervorragenden tonalen Eigenschaften des MCap Supreme, sein Detailreichtum und die Räumlichkeit seiner Musikwiedergabe werden nochmals hörbar gesteigert und mittels Silber/Gold Metallisierung um ein Vielfaches an fein nuancierten Klangfarben bereichert.
Einsetzbar als höchstwertigster Reihenkondensator für den Hoch- und Mitteltonbereich.

Spannungsfestigkeit: 1000 VDC / 690 VAC
Werte von 0,01 - 10 µF
Toleranz: max. 2%, typisch 1%
Dielektrikum: Polypropylen
Metallisierung: 99 % Silber, 1 % Gold
Reinheit des Silbers: min. 99,97 %, typ. 99,99 %
Reinheit des Goldes: min. 99,97 %, typ. 99,99 %
Verlustwinkel tan: 0,0002 bei 1 kHz, 0,0001 bei 10 kHz
Maximale Umgebungstemperatur: 85°C

Mundorf Folienkondensator MCap-Supreme Silber-Gold-Öl
+
SUP_SGO
:   kg
!
Beispielbild, Mundorf Folienkondensator MCap-Supreme Silber-Gold-Öl
High-End Folienkondensator mit ölimprägnierter, versilberter Polypropylenfolie mit Goldanteil.
Die Metallisierung der Kondensatorfolien sowie das Imprägnieren des Wickels mit einem hierfür in umfangreichen Hörtests speziell entwickelten Öl des MCap Supreme Silver/Gold/Öl besteht aus reinem Silber, dem 1% Gold höchster Reinheit beigemischt ist. Gold verändert die kristalline Struktur von Silber und maximiert seine sehr gute elektrische Leitfähigkeit. Die hervorragenden tonalen Eigenschaften des MCap Supreme, sein Detailreichtum und die Räumlichkeit seiner Musikwiedergabe werden nochmals hörbar gesteigert und mittels Silber/Gold Metallisierung um ein Vielfaches an fein nuancierten Klangfarben bereichert.
Einsetzbar als höchstwertigster Reihenkondensator für den Hoch- und Mitteltonbereich.

Spannungsfestigkeit: 1000 VDC / 690 VAC
Werte von 0,01 - 10 µF
Toleranz: max. 2%, typisch 1%
Dielektrikum: Polypropylen, ölgetränkt
Metallisierung: 99 % Silber, 1 % Gold
Reinheit des Silbers: min. 99,97 %, typ. 99,99 %
Reinheit des Goldes: min. 99,97 %, typ. 99,99 %
Verlustwinkel tan: 0,0002 bei 1 kHz, 0,0001 bei 10 kHz
Maximale Umgebungstemperatur: 85°C

Kondensator- und Spulen-Halter
1 Stück
+
770020
:   kg
!
Beispielbild (Lieferung ohne Kondensator und Kabelbinder)
Befestigungssockel zum Befestigen von großen Kondensatoren oder Spulen mit rundem Körper mit einem Durchmesser bis zu 70 mm.

Passend für Kondensatoren und Spulen mit einem Durchmesser bis zu 70 mm und Befestigung mit Kabelbindern bis 9 mm Breite.
Abmessungen LxBxH: ca. 66 x 14 x 9,5 mm
Lochabstand Befestigung: 54 mm
Lochdurchmesser Befestigung: 4 x 6 mm
Auflagefläche für Bauteil: ca. 37 x 11 mm
Material: Nylon
VE: 1 Stück
Lieferung ohne Kondensator und Kabelbinder!
Passende Kabelbinder z.B. KAB-200-35-SW

Kabelbinder 200x3,5mm schwarz
Pack
+
KAB-200-35-SW
:   kg
!
Kabelbinder 200mm schwarz
Kabelbinder
aus Polyamid 6.6, schwarz, UV-beständig.
Ideal zur Befestigung von Bauteilen auf Platinen und zur Bündelung von Kabeln.
Material: Polyamid 6.6
Farbe: schwarz
Ausführung: UV-beständig
Zugfestigkeit: ca. 130-180 n
Länge: 200 mm
Breite: 3,5 mm
VE: 100 Stück
